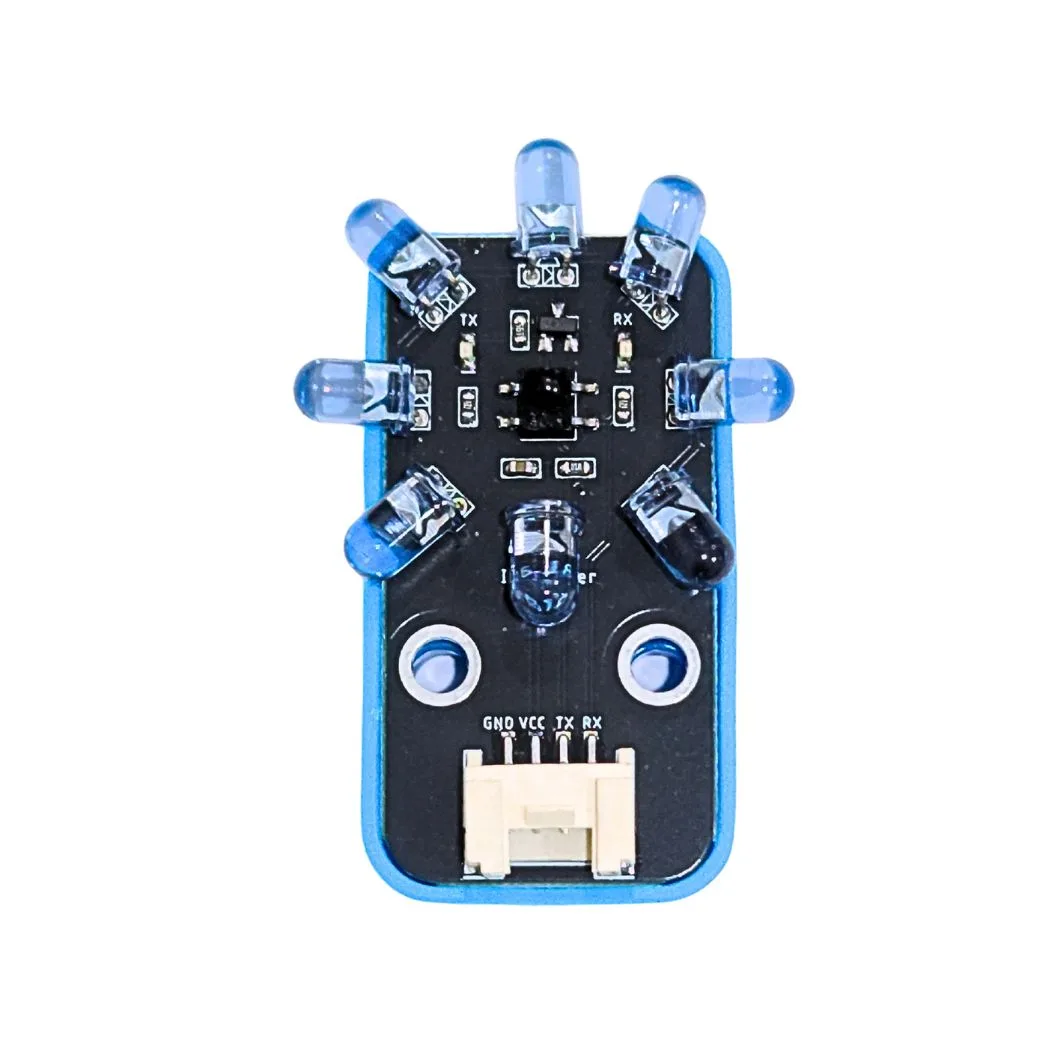

Module thu phát tín hiệu hồng ngoại IR Blaster (kèm dây và hộp)

Module IR Blaster là một thiết bị phát tín hiệu hồng ngoại (Infrared) được sử dụng để điều khiển từ xa các thiết bị gia dụng như TV, quạt, đầu DVD,… tương tự như remote truyền thống. Với module này, bạn có thể lập trình để mô phỏng tín hiệu điều khiển và gửi đi từ mạch Yolo UNO.

Module hoạt động bằng cách phát các xung tín hiệu mã hóa ở tần số 38kHz thông qua một diode hồng ngoại, có thể thu nhận được bởi các thiết bị có bộ thu IR tương thích.

Các tính năng nổi bật:

• Phát tín hiệu hồng ngoại điều khiển các thiết bị từ xa
• Hỗ trợ nhiều loại mã hóa IR (NEC, Sony,…)
• Giao tiếp điều khiển đơn giản qua tín hiệu digital
• Tích hợp sẵn transistor khuếch đại tín hiệu
• Phạm vi phát lên đến 5-10 mét (tùy vào môi trường và thiết bị nhận)

Thông số kỹ thuật

• Thông số kỹ thuật
• Điện áp hoạt động: 3.3V – 5V
• Tín hiệu điều khiển: Digital (ON/OFF)
• Tần số phát: 38kHz (chuẩn phổ biến của remote IR)
• Khoảng cách phát: 5 – 10 mét (tùy điều kiện)
• Giao tiếp: 1 chân tín hiệu
• Kích thước: nhỏ gọn, dễ tích hợp
• Pinout của module

Module IR có 3 chân, chức năng như sau:

STT	Chân	Chức năng
1	GND	Nối đất
2	VCC	Cấp nguồn (3.3V hoặc 5V)
3	SIG	Tín hiệu điều khiển phát IR

Tài liệu hướng dẫn

• Xem tại đây
