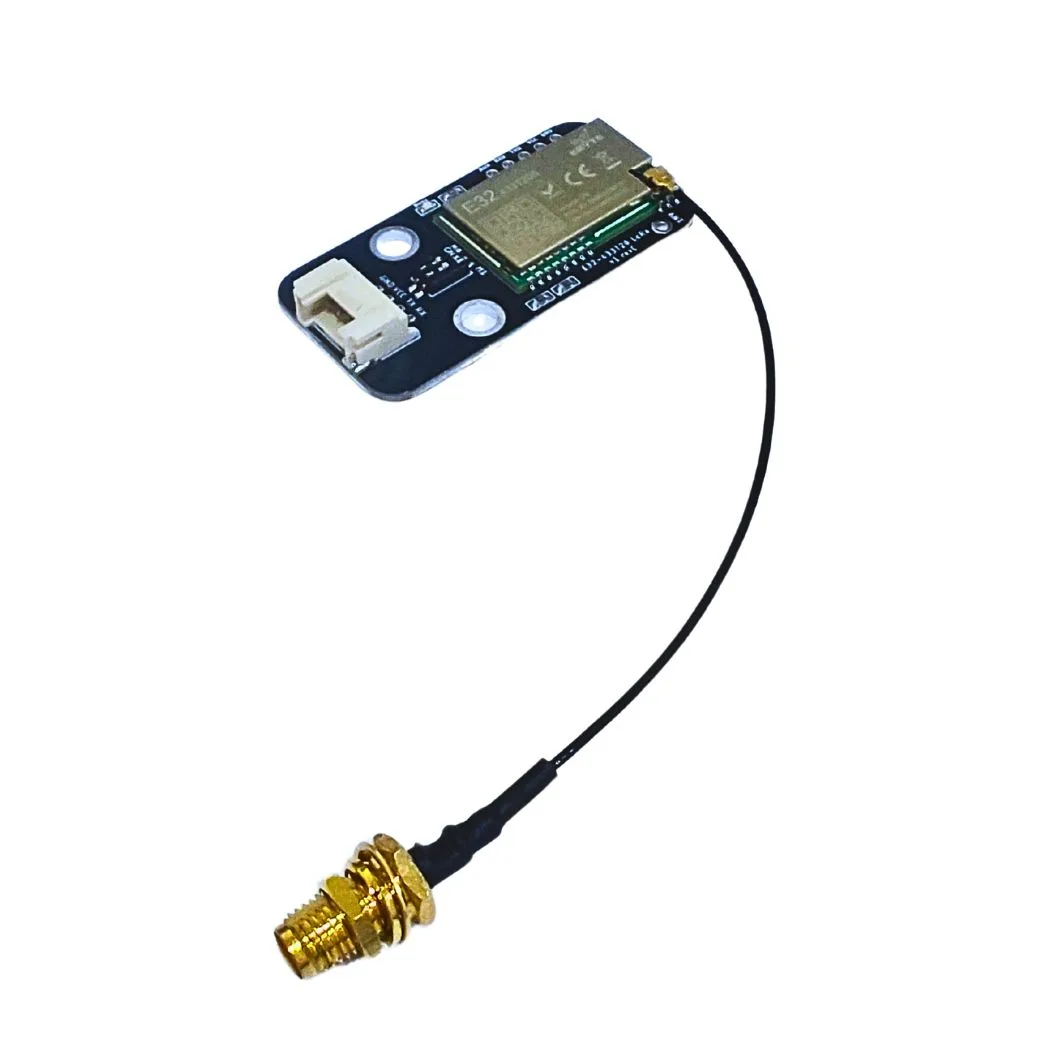

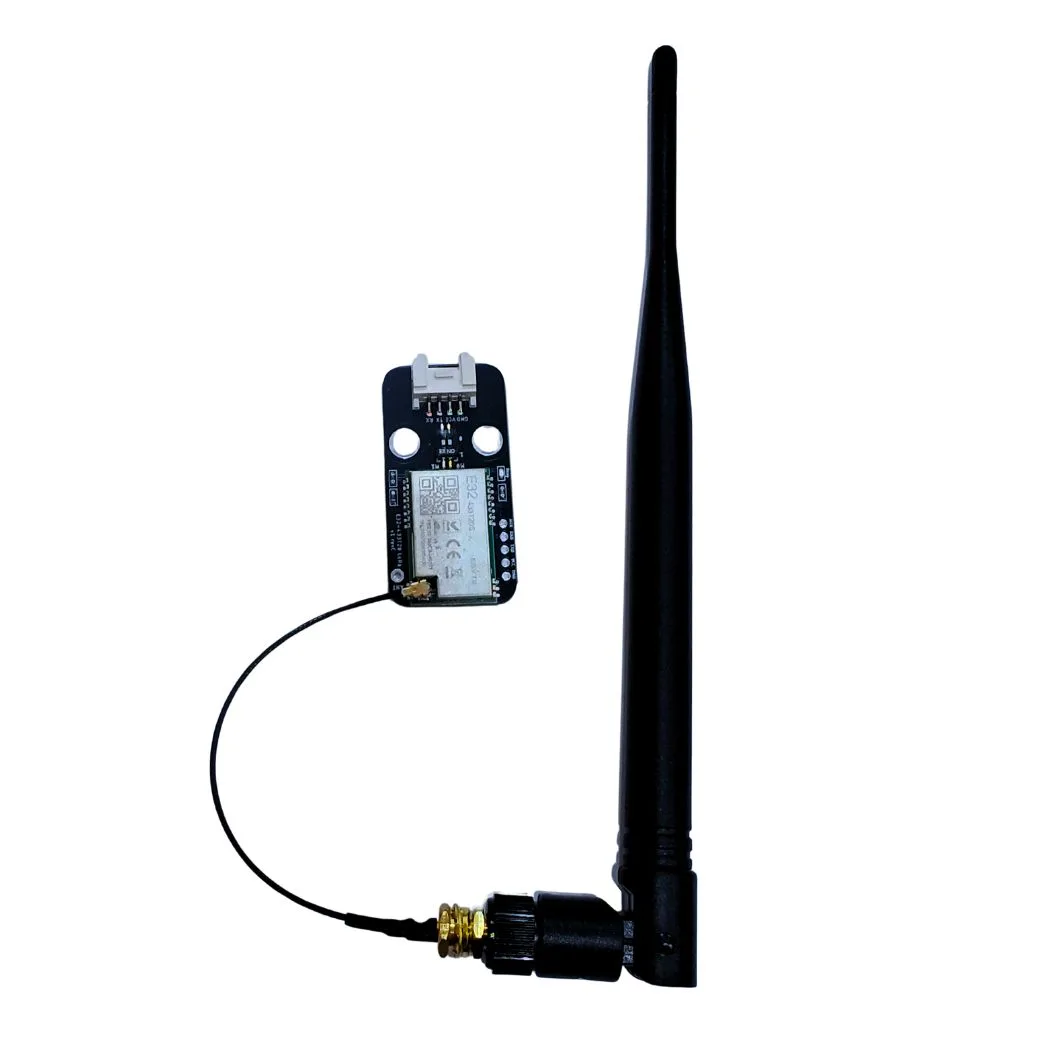

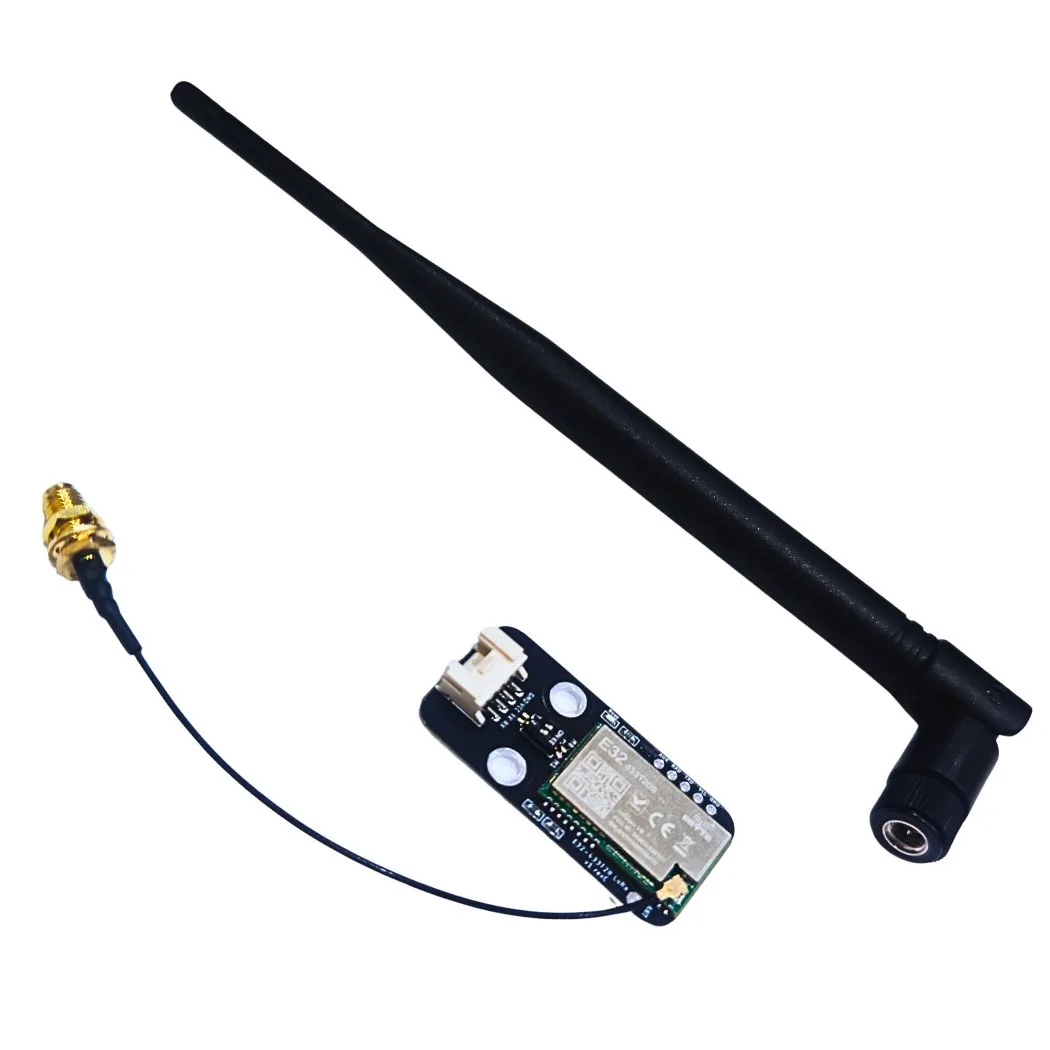

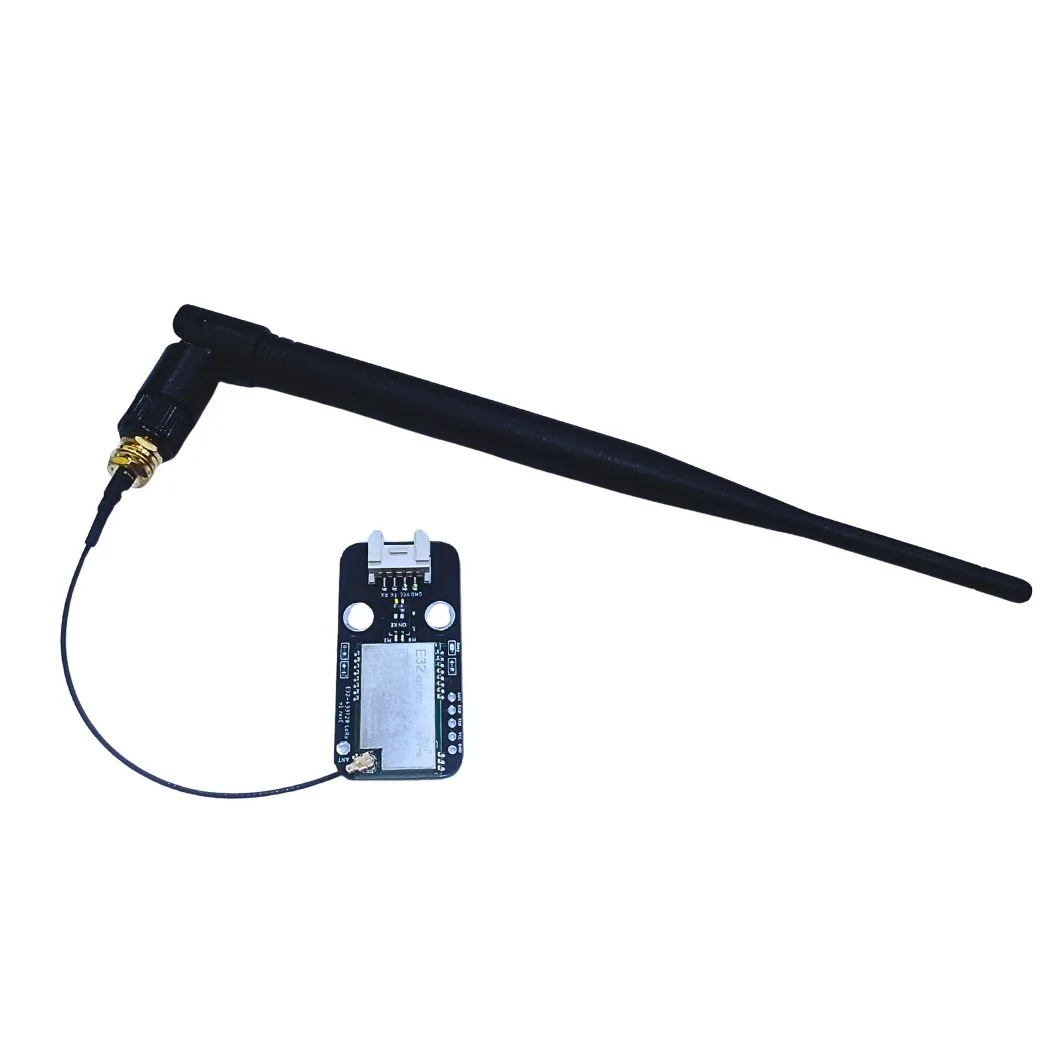

Module truyền nhận tín hiệu Lora E32 (kèm dây và hộp)
Mã SP: OHM1023
Module LoRa E32 là mạch thu phát dữ liệu không dây tầm xa, sử dụng công nghệ LoRa (Long Range Radio) với chip SX1278 của hãng SEMTECH. Điểm nổi bật của LoRa là khoảng cách truyền cực xa và mức tiêu thụ năng lượng thấp, rất phù hợp cho các ứng dụng IoT.
Mô tả sản phẩm
Module LoRa E32 là mạch thu phát dữ liệu không dây tầm xa, sử dụng công nghệ LoRa (Long Range Radio) với chip SX1278 của hãng SEMTECH. Điểm nổi bật của LoRa là khoảng cách truyền cực xa và mức tiêu thụ năng lượng thấp, rất phù hợp cho các ứng dụng IoT.Module E32 được tích hợp sẵn bộ chuyển đổi từ SPI sang UART, giúp việc giao tiếp trở nên đơn giản hơn — chỉ cần giao tiếp qua 2 chân TX, RX là có thể truyền nhận dữ liệu.Với mạch Yolo UNO hoặc Yolo:Bit, bạn có thể sử dụng LoRa E32 để truyền dữ liệu giữa hai hoặc nhiều thiết bị ở khoảng cách lên đến 3km (trong điều kiện lý tưởng).—
1. Thông số kỹ thuật
- Model: EBYTE E32-433T20DC (LoRa SX1278 433MHz)
- IC chính: SX1278 (SEMTECH)
- Điện áp hoạt động: 2.3 – 5.5VDC
- Điện áp giao tiếp: TTL 3.3V
- Giao tiếp: UART (8N1), tốc độ baud 1200 – 115200 bps
- Tần số hoạt động: 410 – 441 MHz
- Công suất phát: 20dBm (100mW)
- Khoảng cách truyền: tối đa 3000m (điều kiện lý tưởng)
- Tốc độ truyền dữ liệu: 0.3 – 19.2 Kbps (mặc định 2.4 Kbps)
- Bộ đệm: 512 bytes
- Địa chỉ hỗ trợ: 65536 địa chỉ
- Kích thước: 21mm x 36mm
2. Chế độ hoạt động
Module LoRa E32 có hai chân điều khiển M0 và M1, được dùng để thay đổi chế độ làm việc. Cấu hình logic hai chân này như sau:
| M1 | M0 | Chế độ | Mô tả |
|---|---|---|---|
| 0 | 0 | Normal | Truyền và nhận dữ liệu bình thường qua UART. |
| 0 | 1 | Wake-up | Giống như Normal mode, thêm mã ‘preamble’ để đánh thức thiết bị đang sleep. |
| 1 | 0 | Power Saving | Tiết kiệm năng lượng – chỉ nhận dữ liệu định kỳ, không liên tục. |
| 1 | 1 | Sleep/Configuration | Dùng để cấu hình thông số như địa chỉ, kênh, tốc độ truyền, v.v. |
3. Các chế độ truyền
Module hỗ trợ hai nhóm chính: Transparent và Fixed Addressing, mỗi nhóm gồm 3 chế độ truyền khác nhau.
| Loại truyền | Mô tả | Thiết bị gửi | Thiết bị nhận |
|---|---|---|---|
| Transparent point-to-point | Truyền dữ liệu trực tiếp giữa 2 thiết bị có cùng địa chỉ & kênh. | Dữ liệu gốc | Dữ liệu gốc |
| Transparent broadcast | Truyền dữ liệu từ 1 thiết bị đến nhiều thiết bị (cùng địa chỉ & kênh). | Dữ liệu gốc | Dữ liệu gốc |
| Transparent monitor | Thiết bị A (địa chỉ 0xFFFF) giám sát dữ liệu giữa các thiết bị khác cùng kênh. | Dữ liệu gốc | Dữ liệu gốc |
| Fixed point-to-point | Truyền dữ liệu có địa chỉ đích và kênh cụ thể (các thiết bị khác địa chỉ vẫn nhận được). | Địa chỉ + kênh + dữ liệu | Dữ liệu |
| Fixed broadcast | Truyền dữ liệu từ A đến nhiều thiết bị có chung kênh. | 0xFFFF + kênh + dữ liệu | Dữ liệu |
| Fixed monitor | Giám sát truyền tải dữ liệu giữa các thiết bị trong cùng kênh (địa chỉ 0xFFFF). |
